Расшифровка обозначение значков на панели приборов

Значки на приборной панели иногда напоминают учебник по квантовой физике — очень интересно, но ничего не понятно. Положив руку на сердце, нужно заметить, что их действительно слишком много, и они сигнализируют о разных вещах. Но положительным моментом является тот факт, что запоминать их все совсем не обязательно — достаточно изучить основные и своевременно на них реагировать, что позволит ликвидировать проблемную ситуацию еще на стадии ее зарождения. Итак, систематизируем все значки и разберемся в их значении.

КЛАССИФИКАЦИЯ ЗНАЧКОВ НА ПАНЕЛИ

Как опытному автоспециалисту, так и начинающему водителю не нужно объяснять, где находится приборная панель в автомобиле. Но что касается значений элементов изображений, которые периодически загораются на ней, сигнализируя тем самым о серьезных или не очень серьезных проблемах, стоит разобраться подробнее. Очевидно, что основной информативной составляющей панели является:

спидометр — для понимания скорости движения автомобиля и соответствующего контроля и реагирования;
информация о количестве преодоленных километров дороги, иначе говоря — пробег машины;
экран для мониторинга уровня топлива;
температурный показатель системы, регулирующей процесс охлаждения двигателя;
тахометр — прибор, измеряющий обороты двигателя;
индикаторы для отслеживания работы узлов, именно в их значениях мы и разберемся более подробно.

Условно все индикаторы на панели приборов авто можно разделить на определенные категории, а именно — по цвету изображения и по виду механизма, о запуске или некорректной работе которого они сигнализируют. В то же время следует заметить, что нет четкой стандартизации изображений и в зависимости от модели авто их вид может отличаться, тем не менее существуют более или менее основные обозначения для многих моделей.

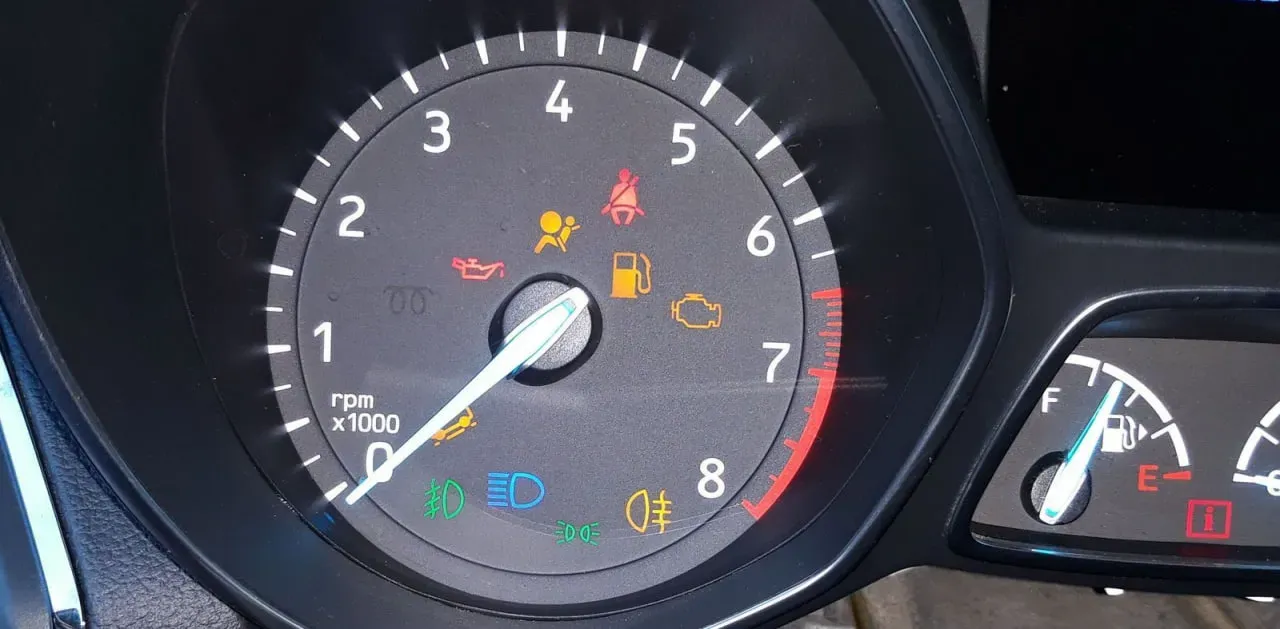

ЦВЕТОВАЯ ОКРАСКА ПОЗНАЧОК

Значки на приборной панели могут гореть разными цветами в зависимости от степени своей важности:

красный — сигнализирует о наличии неотложной проблемы, требующей быстрого и незамедлительного реагирования. Загорание индикатора такого цвета ни в коем случае нельзя игнорировать. Такой сигнал требует аварийной остановки автомобиля и устранения имеющейся проблемы;
желтый или оранжевый — предупреждает о наличии фактора, на который необходимо обратить внимание и провести соответствующие меры в ближайшее время. Окраска индикатора в такой цвет не требует мгновенной реакции водителя, но является предостережением в дальнейшей эксплуатации автомобиля, которое необходимо исправить;
зеленый или синий — значки имеют информативный характер и уведомляют водителя об активации тех или иных систем в автомобиле и об их нормальном режиме работы. Миссия этой цветовой окраски заключается в уведомлении водителя о нормальной и слаженной работе механизмов автомобиля.

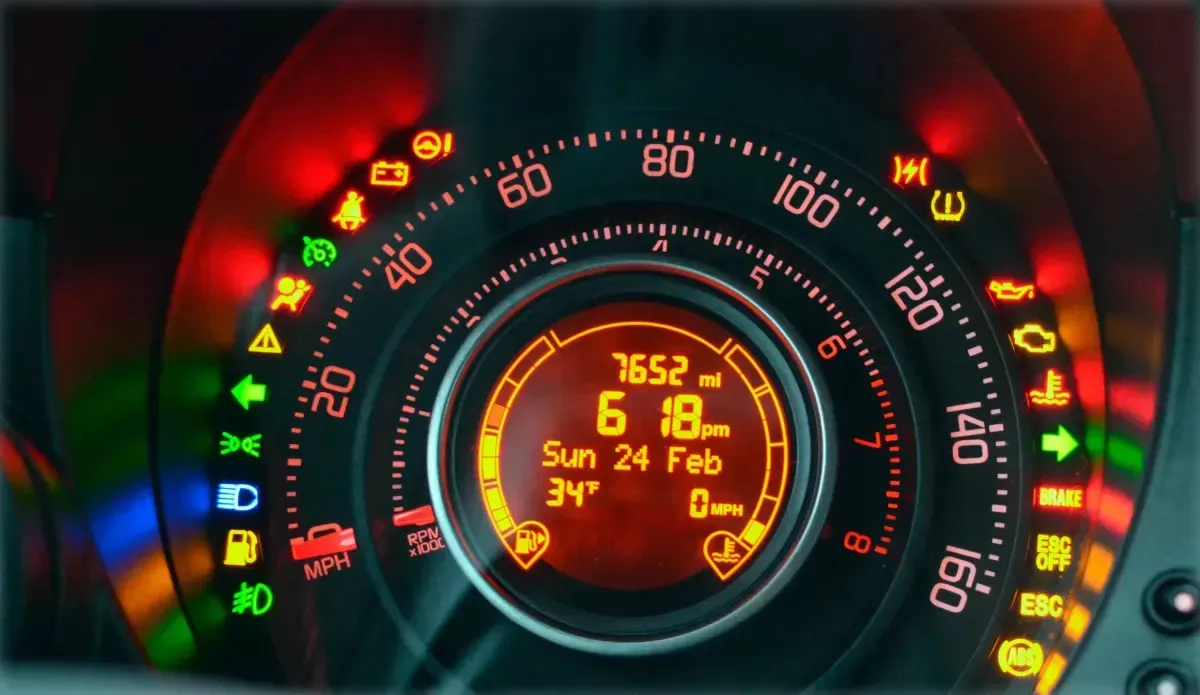

СОСТАВ ИНДИКАТОРОВ ПРИБОРНОЙ ПАНЕЛИ

Значки на приборной панели также делятся на категории в зависимости от типа механизма, проблема в котором была обнаружена бортовым компьютером:

двигатель — индикаторы могут указывать на его перегрев, снижение мощности, неисправность в работе, низкий уровень масла и т. д.;
тормоза — выявление неисправностей в работе тормозной системы автомобиля, как например — низкий уровень соответствующей жидкости, неисправность системы ABS или уведомление о степени износа колодок;
электрика (аккумулятор, система питания, генератор) — сигнальная отметка информирует о недостаточном заряде аккумулятора, неполадках в работе генератора и т. д.;
система безопасности — пиктограммы обращают внимание водителя на такие моменты, как, например — не пристегнутые ремни безопасности, проблема с подушками безопасности, предупреждение о возможной гололеде на дороге и т. д.;
световые приборы — информируют, например, о включенном дальнем или ближнем свете фар, габаритах авто, также могут сообщать об их неисправности;
другие (давление в шинах, палво, датчики дверей и т.д.) — могут сигнализировать об открытых дверях в машине, незакрытом багажнике, низком уровне топлива, недостаточном давлении в шинах и т.д.

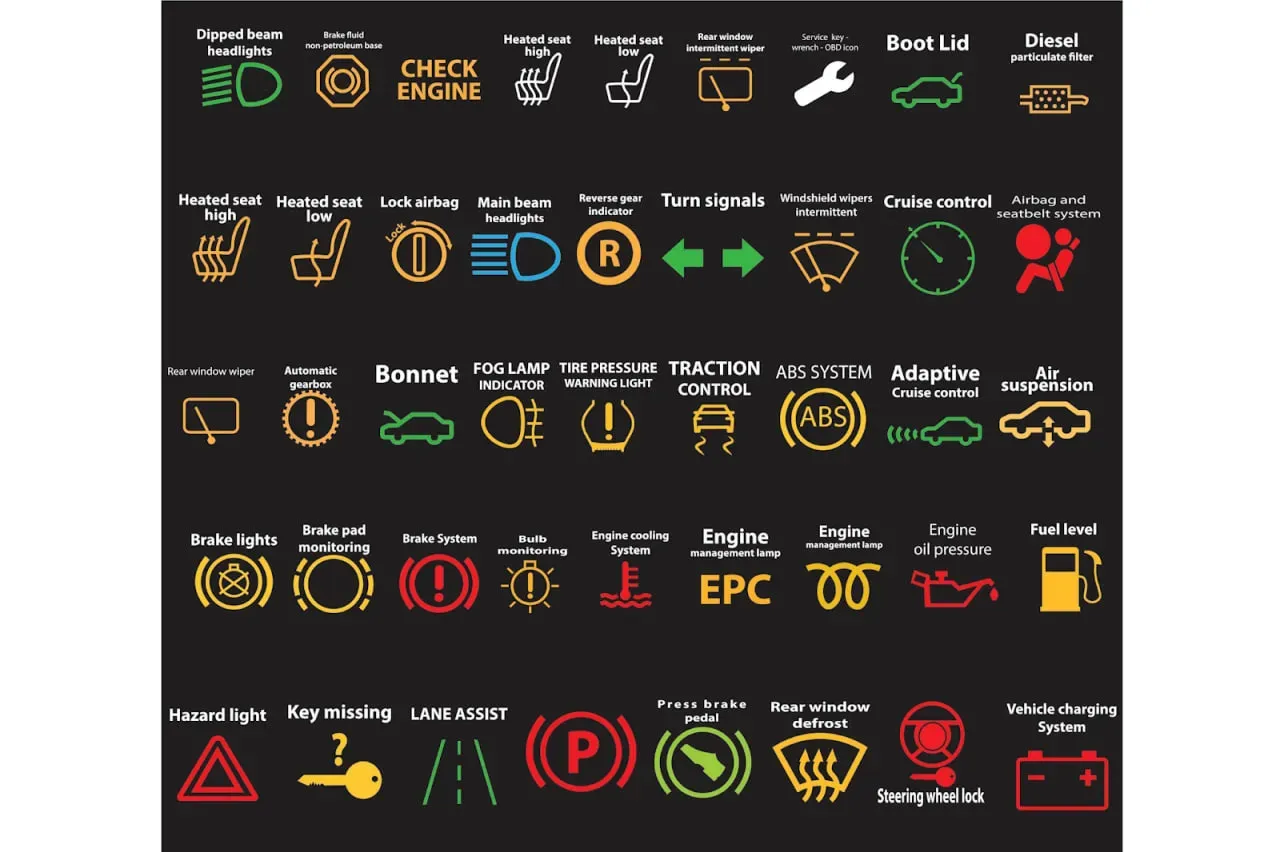

ОСНОВНЫЕ ПОЗНАЧКИ И ИХ ЗНАЧЕНИЕ ДЛЯ ВОДИТЕЛЯ

Задача автомобильной компьютерной системы вывести на экран индикатор и подсветить его соответствующим цветом. Это необходимо для своевременного реагирования водителя на проблемную ситуацию, которая возникла, или просто для информирования его о каком-либо событии в системе работы автомобиля. Многие изображения можно понять интуитивно, прибегнув к помощи логики, а с некоторыми придется разобраться более подробно.

Конечно, в любом случае окончательное решение о реагировании на ситуацию и принятии соответствующих мер в конечном итоге принимает именно водитель. И от скорости принятия решения зависит, как минимум, исправная работа машины в дальнейшем и, как максимум, сохранение жизни и избежание попадания в аварийные ситуации в процессе движения. Поэтому игнорировать любые пиктограммы на табло машины однозначно не стоит, при этом особое внимание следует уделять значкам красного цвета.

Мы попытались систематизировать наиболее распространенные обозначения, которые появляются на панели приборов для общего понимания и удобства в использовании.

АВАРИЙНЫЕ ЗНАЧКИ НА ПАНЕЛИ АВТО

Вид значка	Значение	Способ реагирования
	аварийное давление масла в двигателе	1. Остановить автомобиль. 2. Проверить уровень масла. 3. При необходимости — долить масло. 4. Если проблема не устранена — обратиться за помощью на СТО.
	неправильная работа тормозов	1.Убедитесь, что машина полностью снята с ручника. 2.На безопасном участке дороги попробуйте затормозить и следите за поведением автомобиля. 3.Если есть явные проблемы — обратитесь к специалистам.
	отсутствует заряд аккумуляторной батареи	1. Проверьте напряжение на аккумуляторе. 2. Убедитесь, что ремень генератора не ослаблен. 3. Если проблема не решена — обратитесь в сервисную службу.
	перегрев двигателя	1. Немедленно остановить автомобиль. 2. Дать время двигателю для охлаждения. 3. Проверить уровень охлаждающей жидкости. 4. При повторном загорании значка — обратиться на СТО.
	не пристегнутый ремень безопасности	1. Устранить обнаруженный недостаток и пристегнуться водителю или пассажирам. 2. Не лишним будет помнить о сумме штрафа в случае констатации данного факта полицией.
	открытый капот	1.Если вы не начали движение — выйдите и закройте капот. 2. Если же вы начали движение — остановитесь и исправьте ситуацию.
	открытая дверь	Действия водителя аналогичны описанным в предыдущем пункте.
	опасное сокращение дистанции	Индикатор включается на панели при слишком малом и опасном расстоянии между автомобилями во время движения. Водителю необходимо немедленно отреагировать и увеличить дистанцию.
	неисправность антиблокировочной системы тормозов	1. Обратите внимание, не загорелся ли одновременно и значок , сигнализирующий о проблеме с тормозами. Если ответ — да, то ситуация чрезвычайно серьезная и требует немедленного решения на станции техобслуживания. 2. Определитесь с ближайшим на данный момент СТО. 3. Осторожно двигайтесь в направлении сервиса.
	нехватка топлива	Указывает на необходимость дозаправки автомобиля с целью дальнейшего беспроблемного движения. Неисправность амортизаторов
	неисправность амортизаторов	1. Не игнорируйте проблему. 2. Запланируйте и посетите сервисный центр с целью устранения неисправностей.
	неисправность подушки безопасности	Может свидетельствовать о проблеме с электроникой, чтобы устранить неполадки — необходимо обратиться в центр сервисного обслуживания.
	включена аварийная сигнализация	Информирует о том, что аварийная сигнализация включена. Это необходимо делать при остановке автомобиля полицией, попадании машины в ДТП, в случае вынужденной остановки, во время движения автомобиля в случае возникновения подозрения в его неисправности.

СЕРВИСНЫЕ ЗНАЧКИ НА ПАНЕЛИ

Вид значка	Значение	Способ реагирования
	низкое давление в шинах	1. Подкачайте шины. 2. Если индикатор не гаснет — возможно, имеется прокол шины, в этом случае обратитесь к специалистам.
	неисправность топливного фильтра	Этот символ указывает водителю на наличие воды в дизельном топливном фильтре. В этой ситуации действия довольно просты — необходимо самостоятельно слить скопившуюся жидкость. Или обратиться по этому вопросу к специалистам сервиса. В любом случае игнорировать такой сигнал не стоит.
	неисправность стоп-сигналов	Предупреждение о неисправности стоп-сигналов. Ваши действия должны быть следующими — проверьте, действительно ли не горят лампочки, если да — то замените неработающие.
	неисправность внешних световых приборов	Сигнализирует о неработающих лампах ближнего или дальнего света, или неисправных габаритах или поворотниках. Решение простое — необходимо заменить неработающую лампу. Если же все работает, а индикатор мигает, возможно существует проблема с контактами.
	проблемы с двигателем	Указывает на имеющиеся проблемы в работе двигателя. Может быть временным сбоем системы и исчезать при перезапуске механизма. В случае, если индикатор не исчезает — обязательно пройдите полноценный технический осмотр системы.
	неисправность свечей накаливания	Данный индикатор характерен для дизельных автомобилей. Он сигнализирует владельцу о необходимости проведения диагностики автомобиля, для предотвращения серьезных поломок в будущем.

ИНФОРМАЦИОННЫЕ ЗНАЧКИ НА ПРИБОРКЕ

Вид значка	Значение	Информативная составляющая
	включен обогрев лобового стекла	По большому счету это — констатация факта, которая дает водителю понимание о включенном процессе обогрева стекла.
	ограничитель максимальной скорости активирован	Максимальная скорость движения автомобиля зафиксирована — превысить ее у водителя не получится. Эта опция является залогом безопасности, кроме того, гарантированно сэкономит топливо. При желании ее можно отключить или изменить настройки самостоятельно.
	включена система стабилизации на дороге	Этот информационный знак предупреждает водителя о плохих погодных условиях и возможной скользкой дороге. Призван побудить владельца автомобиля быть более внимательным и сосредоточенным в процессе движения.
	включены противотуман-ные фары	Сообщает водителю о включении противотуманных фар.
	необходимо нажать педаль тормоза	Индикатор носит чисто информационный характер и обычно появляется на табло в машинах с автоматической коробкой передач.

ЧТО ДЕЛАТЬ В СЛУЧАЕ СРАБОТКИ ОДНОГО ИЗ СИМВОЛОВ

ЧТО ДЕЛАТЬ В СЛУЧАЕ СРАБОТКИ ОДНОГО ИЗ СИМВОЛОВ

При богатом разнообразии всевозможных значков и индикаторов на приборной панели автомобиля — обязательно следует обращать внимание на каждый из них и ни в коем случае не игнорировать, ведь халатность в этом случае может спровоцировать проведение в дальнейшем недешевого ремонта, или еще хуже стать причиной опасных инцидентов на дорогах.

Читайте инструкции по эксплуатации вашей модели авто

Недаром ведущий известного ютуб-канала Taurus School Автошкола настаивает еще и на необходимости иметь в бардачке машины инструкции по эксплуатации вашей модели авто, что позволит понять язык приборов и своевременно реагировать на их появление. Если при покупке авто такая волшебная книжечка-словарь не шла в комплекте, есть смысл поискать ее на просторах Интернета и скачать для дальнейшего использования.

Также следует заметить, что значки могут отличаться в зависимости от страны происхождения автомобиля, но тем не менее многие пиктограммы являются схожими и более или менее стандартизированными для многих моделей авто. А, соответственно, и алгоритм действий при обнаружении нарушений в работе машины является общим.

Существует четкая последовательность действий при срабатывании индикатора на табло, и она состоит из нескольких логических шагов:

обратите внимание на цвет значка, если он красный, лучше остановиться и при отсутствии четкого понимания смысловой нагрузки подсвеченного индикатора — заглянуть в руководство по автомобилю, а в случае остаточных сомнений — обратиться в ближайшую станцию техобслуживания;
бывают случаи загорания пиктограмм без видимой причины — такое тоже возможно, и может произойти по нескольким причинам — поврежден сам датчик из-за перепадов напряжения, или это ошибка, в некоторых случаях может возникать после замены деталей автомобиля;
даже если вы уверены, что подсвеченный индикатор не стоит вашего внимания и не принесет вреда вашему автомобилю — все равно лучше перестраховаться и обратиться к специалистам сервиса.

КАК НЕ ДОПУСТИТЬ ПОЯВЛЕНИЯ ТРЕВОЖНЫХ СИГНАЛОВ

Подводя итог, признаемся, что почти для каждого водителя появление любого неожиданного сигнала от вашей машины способно вызвать легкий налет панической атаки. Чтобы такая ситуация случалась как можно реже, стоит придерживаться простых правил обращения с автомобилем:

Обеспечьте регулярное проведение диагностики машины и своевременное прохождение техосмотра.
Периодически и систематически контролируйте уровень жизненно необходимых жидкостей в артериях вашего авто (масло, охлаждающая и тормозная жидкость и т.д.). Ведь даже недостаточный уровень омывателя для стекол будет сигнализировать о наличии проблемы, путем загорания соответствующего символа на панели.
Не забывайте мониторить и контролировать давление в шинах и состояние зарядки аккумулятора.

Также, для удобства вы можете приобрести по довольно бюджетной цене специальный OBD-сканер для машины. Это умное устройство напрямую подключается к специальному разъему автомобиля (в машинах американского происхождения он присутствует уже в моделях с 1996 года выпуска) и способно считывать и анализировать проблемные моменты, возникшие в работе авто.

Также, он дает понятные объяснения о причине поломки и выводит на экран текущие рабочие показатели машины. При серьезных проблемах, конечно, он вам не сможет помочь, и общения со специалистами СТО не избежать, но в несложных ситуациях однозначно сможет вам пригодиться. Также, это устройство поможет промониторить состояние автомобиля перед его покупкой на вторичном рынке.

В заключение, в качестве итога вышеизложенного хотим подчеркнуть, что знание основных значков на приборной панели вашего автомобиля полностью обезопасит вас от попаданий или создания аварийных ситуаций на дороге, а также продлит срок качественной службы вашей машины.
